一、拋丸預處理階段

1. 表面清潔
   • 拋丸前需徹底去除工件表面油污、銹層、舊涂層等，可使用堿性清洗劑或溶劑清洗，避免污染物影響拋丸效果和后續涂層附著力。
   • 檢查工件是否有裂紋、孔洞等缺陷，必要時修復后再處理。
2. 拋丸參數控制
   • 磨料選擇：根據工件材質（如鋼鐵、鑄件）選擇鋼丸、鋼絲切丸或陶瓷丸，確保硬度適中以避免過度損傷表面。
   • 拋丸強度：通過調整拋丸器功率、履帶速度及拋射距離，控制表面粗糙度（通常要求Sa2.5級），粗糙度不足會降低達克羅附著力。
   • 覆蓋均勻性：復雜形狀工件需調整拋丸器角度或增加拋射次數，確保無死角。
3. 過程監控

   • 實時檢查拋丸后表面，避免過度拋丸導致基材變形或產生微裂紋。

   • 使用粗糙度檢測儀驗證表面質量，確保符合達克羅工藝要求。

二、拋丸后處理與達克羅涂層施工

1. 表面清理與防護
   • 拋丸后需立即用壓縮空氣或吸塵器清除殘留磨料和灰塵，防止污染達克羅溶液。
   • 避免工件長時間暴露在潮濕環境中，建議在4小時內完成達克羅處理。
2. 達克羅涂層工藝控制

   • 溶液配制：嚴格按供應商提供的比例配制鋅粉、鋁粉、鉻酸等原料，控制pH值和溫度（通常55-65℃）。

   • 浸漬參數：根據工件尺寸調整浸漬時間（通常2-5分鐘），確保涂層均勻無流掛。

   • 固化處理：涂層需在高溫下（約300℃）固化，時間需精確控制以避免過燒或固化不足。

三、質量控制與檢測

1. 涂層性能驗證
   • 附著力測試：采用劃格法（ISO 2409）或拉力測試，確保涂層無脫落。
   • 耐腐蝕性：通過中性鹽霧試驗（NSS）評估，達克羅涂層通常可達700-1000小時無紅銹。
   • 厚度檢測：使用渦流測厚儀測量涂層厚度（一般8-12μm），確保符合標準。
2. 設備維護

   • 定期清理拋丸設備內部積塵，檢查履帶、拋丸器等部件的磨損情況，及時更換。

   • 達克羅溶液需定期過濾雜質，補充消耗成分，維持性能穩定。

四、安全與環保

1. 拋丸設備操作：佩戴護目鏡、防塵口罩等防護裝備，避免磨料飛濺傷人。

2. 達克羅廢液處理：含鉻廢液需按環保要求回收處理，禁止直接排放。

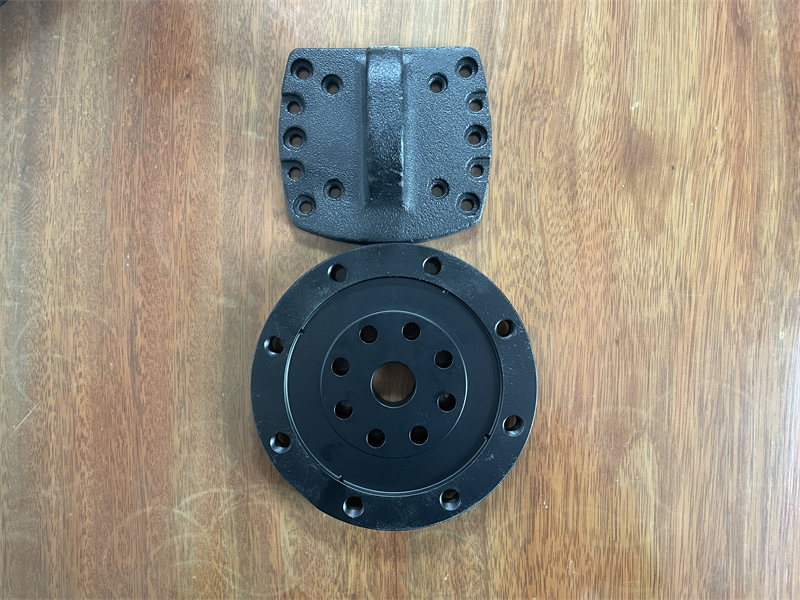

通過以上要點控制，可確保履帶式拋丸與達克羅處理的協同效果，提升工件的耐腐蝕性和涂層壽命。實際應用中需結合具體工件材質和工藝要求調整參數。
